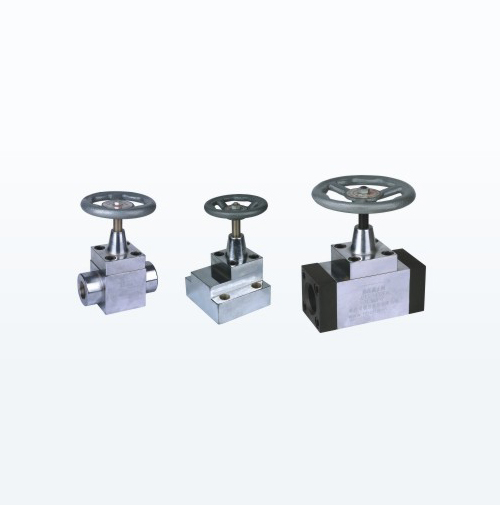

高壓截止閥JZFS型
【所屬分類】:液壓高壓截止閥
【產品型號】:
【市場價格】:面議/電詢
【生產廠家】:寧波朝日液壓有限公司
【訪問人次】:次
產品詳情
1.型號說明
JZF S ※ ※ ※
① ② ③④ ⑤
①名稱代號：截止閥
②控制方法：S—手動
③壓力等級：J—31.5Mpa H—20Mpa
④公稱通徑：3～100mm
⑤連接方式：(具體請參閱下表)
| 連接形式 （螺紋式） | 代號 | 連接形式 （法蘭式） | 代號 | 連接形式 （板式） | 代號 | 連接形式 （法蘭板式和板式法蘭） | 代號 |
| 直通式普通螺紋 | LTM | 焊接法蘭式 | FH | 仿日水平板式 | B | 板式法蘭 | B |
| 直通式圓柱管螺紋 | LTG | 直角式焊接法蘭 | FJ | 垂直板式 | BI | 板式法蘭I型 | BFI |
| 直通式圓錐式螺紋 | LTZ | 普通螺紋方法蘭 | FM | 水平板式 | BLL | 法蘭板式 | FB |
| 直角式普通螺紋 | LJM | 圓錐管螺紋方法蘭 | FZ | 法蘭板式I型 | FBI | ||
| 直角式圓柱管螺紋 | LJG | 圓柱管螺紋方法蘭 | FG | ||||
| 直角式圓錐管螺紋 | LJZ |

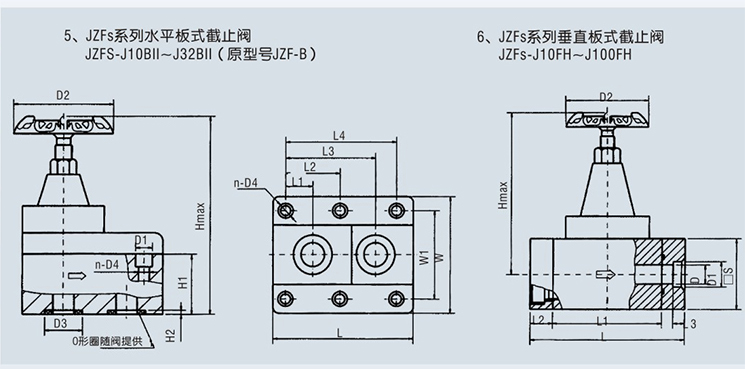

2.外形尺寸、連接方式及技術參數

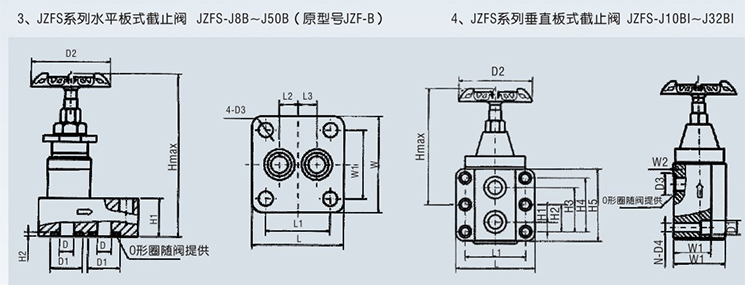

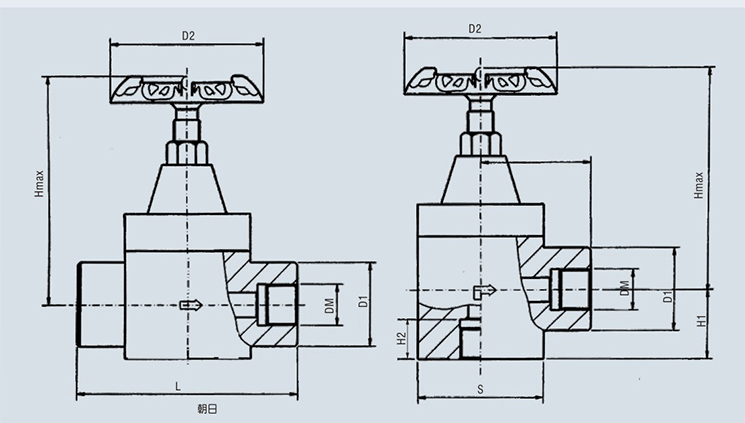

1、JZFS系列直通式內螺紋截止閥
JZFS—J10LTM—J50LTM
JZFS—J10LTG—J50LTZ
JZFS—J10LTZ—J50LTZ
2、JZFS系列直角式內螺紋截止閥
JZFS—J10LJM—J40LJM
JZFS—J10LJG—J40LJG
JZFS—J10LJZ—J40LJZ
| 型號 | DN mm | 基本尺寸（mm） | DM | 重量 Kg | |||||||
| LTM | LTG | LTZ | L | H | D1 | D2 | LTM | LTG | LTZ | ||
| JZFS～J10LTM | JZFS～J10LTG | JZFS～J10LTZ | 10 | 80 | 122 | 36 | 72 | M18×1.5 | G3/8 | 2.0 | |
| JZFS～J15LTM | JZFS～J15LTG | JZFS～J15LTZ | 15 | 100 | 130 | 40 | 72 | M22×1.5 | G1/2 | 3.1 | |
| JZFS～J20LTM | JZFS～J20LTG | JZFS～J20LTZ | 20 | 115 | 158 | 50 | 125 | M27×2 | G3/4 | 4 | |
| JZFS～J25LTM | JZFS～J25LTG | JZFS～J25LTZ | 25 | 135 | 178 | 58 | 125 | M33×2 | G1 | 6 | |
| JZFS～J32LTM | JZFS～J32LTG | JZFS～J32LTZ | 32 | 145 | 188 | 68 | 160 | M42×2 | G11/4 | 7.5 | |
| JZFS～J40LTM | JZFS～J40LTG | JZFS～J40LTZ | 40 | 155 | 226 | 76 | 200 | M48×2 | G11/2 | 10.2 | |
| JZFS～J50LTM | JZFS～J50LTG | JZFS～J50LTZ | 50 | 190 | 250 | 90 | 200 | M64×2 | G2 | 17.5 | |
| 型號 | DN mm | 基本尺寸（mm） | DM | 重量 Kg | ||||||||||
| LJM | LJG | LJZ | L | H | H1 | H2 | D1 | D2 | □S | LJM | LJG | LJZ | ||
| JZFS～J10LJM | JZFS～J10LJG | JZFS～J10LJZ | 10 | 40 | 122 | 37 | 18 | 36 | 72 | 50×50 | M18×1.5 | G3/8 | 1.8 | |
| JZFS～J15LJM | JZFS～J15LJG | JZFS～J15LJZ | 15 | 45 | 130 | 45 | 18 | 40 | 72 | 55×55 | M22×1.5 | G1/2 | 2.9 | |
| JZFS～J20LJM | JZFS～J20LJG | JZFS～J20LJZ | 20 | 50 | 158 | 50 | 20 | 50 | 125 | 60×60 | M27×2 | G3/4 | 3.8 | |
| JZFS～J25LJM | JZFS～J25LJG | JZFS～J25LJZ | 25 | 55 | 178 | 60 | 22 | 58 | 125 | 70×70 | M33×2 | G1 | 5.7 | |
| JZFS～J32LJM | JZFS～J32LJG | JZFS～J32LJZ | 32 | 60 | 202 | 65 | 24 | 68 | 160 | 80×80 | M42×2 | G11/4 | 7.1 | |
| JZFS～J40LJM | JZFS～J40LJG | JZFS～J40LJZ | 40 | 70 | 226 | 75 | 26 | 76 | 200 | 90×90 | M48×2 | G11/2 | 9.8 | |
| JZFS～J50LJM | JZFS～J50LJG | JZFS～J50LJZ | 50 | 75 | 250 | 85 | 28 | 90 | 200 | 100×100 | M64×2 | G2 | 12 | |
| 型號 | DN mm | 基本尺寸（mm） | 重量 Kg | ||||||||||||
| L | L1 | L2 | L3 | W | W1 | H | H1 | H2 | D1 | D | D2 | D3 | |||
| JZFS—J8B | 8 | 65 | 47 | 12 | 12 | 65 | 47 | 135 | 30 | 1.97 | 16 | 8 | 72 | 9 | 2.1 |
| JZFS—J10B | 10 | 85 | 65 | 14 | 14 | 70 | 50 | 140 | 32 | 1.97 | 20 | 10 | 72 | 9 | 2.3 |
| JZFS—J20B | 20 | 113 | 81 | 18.3 | 27.7 | 97 | 65 | 165 | 45 | 2.75 | 30 | 20 | 125 | 17 | 5.5 |
| JZFS—J32B | 32 | 127 | 92 | 25.4 | 25.4 | 127 | 92 | 205 | 65 | 2.75 | 40 | 30 | 160 | 21 | 9.2 |
| JZFS—J50B | 50 | 180 | 120 | 40 | 40 | 160 | 120 | 245 | 85 | 2.75 | 60 | 48 | 200 | 21 | 23.6 |
| 型號 | DN mm | 基本尺寸（mm） | 重量 Kg | ||||||||||||||||
| L | L1 | W | W1 | W2 | H | H1 | H2 | H3 | H4 | H5 | D1 | D2 | D3 | n-D4 | |||||
| JZFS～J10BI | 10 | 90 | 66.7 | 65 | 40 | 1.97 | 142 | 7.1 | - | 35.7 | 42.9 | 86 | 17 | 72 | 22 | 4-11 | 3.8 | ||
| JZFS～J20BI | 20 | 105 | 79.4 | 72 | 48 | 2.75 | 178 | 11.1 | - | 49.2 | 60.3 | 103 | 17 | 125 | 32 | 4-11 | 6.3 | ||
| JZFS～J32BI | 32 | 120 | 96.8 | 82 | 55 | 2.75 | 205 | 16.7 | 42.1 | 67.5 | 84.1 | 120 | 17 | 160 | 40 | 6-11 | 9.5 | ||
| 型號 | DN mm | 基本尺寸（mm） | 重量 Kg | |||||||||||||
| L | L1 | L2 | L3 | L4 | W | W1 | H | H1 | H2 | D1 | D2 | D3 | D4 | |||
| JZFS～J10Bll | 10 | 77 | 7.1 | - | 35.7 | 42.9 | 90 | 66.7 | 158 | 30 | 1.97 | 17 | 72 | 22 | 4-11 | 2.8 |
| JZFS～J20Bll | 20 | 100 | 11.1 | - | 49.2 | 60.3 | 105 | 79.4 | 182 | 36 | 2.75 | 17 | 125 | 32 | 4-11 | 6.2 |
| JZFS～J32Bll | 32 | 122 | 16.7 | 42.1 | 67.5 | 84.1 | 120 | 96.8 | 220 | 45 | 2.75 | 17 | 160 | 40 | 6-11 | 8.8 |
| 型號 | DN mm | 基本尺寸（mm） | 重量 Kg | ||||||||
| L | L1 | L2 | L3 | H | D | D1 | D2 | □S | |||
| JZFS～J10FH | 10 | 110 | 70 | 20 | 9 | 122 | 12 | 18.5 | 72 | 50×50 | 2.8 |
| JZFS～J15FH | 15 | 120 | 80 | 20 | 11 | 130 | 15 | 22.5 | 72 | 55×55 | 3.2 |
| JZFS～J20FH | 20 | 130 | 86 | 22 | 12 | 158 | 18 | 28.5 | 125 | 65×65 | 5.0 |
| JZFS～J25FH | 25 | 160 | 110 | 25 | 14 | 178 | 24 | 35 | 125 | 75×75 | 8.3 |
| JZFS～J32FH | 32 | 180 | 124 | 28 | 16 | 188 | 30 | 43 | 160 | 85×85 | 10.3 |
| JZFS～J40FH | 40 | 200 | 140 | 30 | 16 | 226 | 38 | 52 | 200 | 90×90 | 12.3 |
| JZFS～J50FH | 50 | 214 | 150 | 32 | 18 | 250 | 48 | 65.5 | 200 | 100×100 | 21 |
| JZFS～J65FH | 65 | 260 | 180 | 40 | 22 | 275 | 60 | 78 | 220 | 130×130 | 35 |
| JZFS～J80FH | 80 | 330 | 240 | 45 | 25 | 312 | 70 | 91 | 280 | 150×150 | 75 |
| JZFS～J100FH | 100 | 350 | 250 | 50 | 25 | 360 | 90 | 114 | 280 | 180×180 | 90 |
